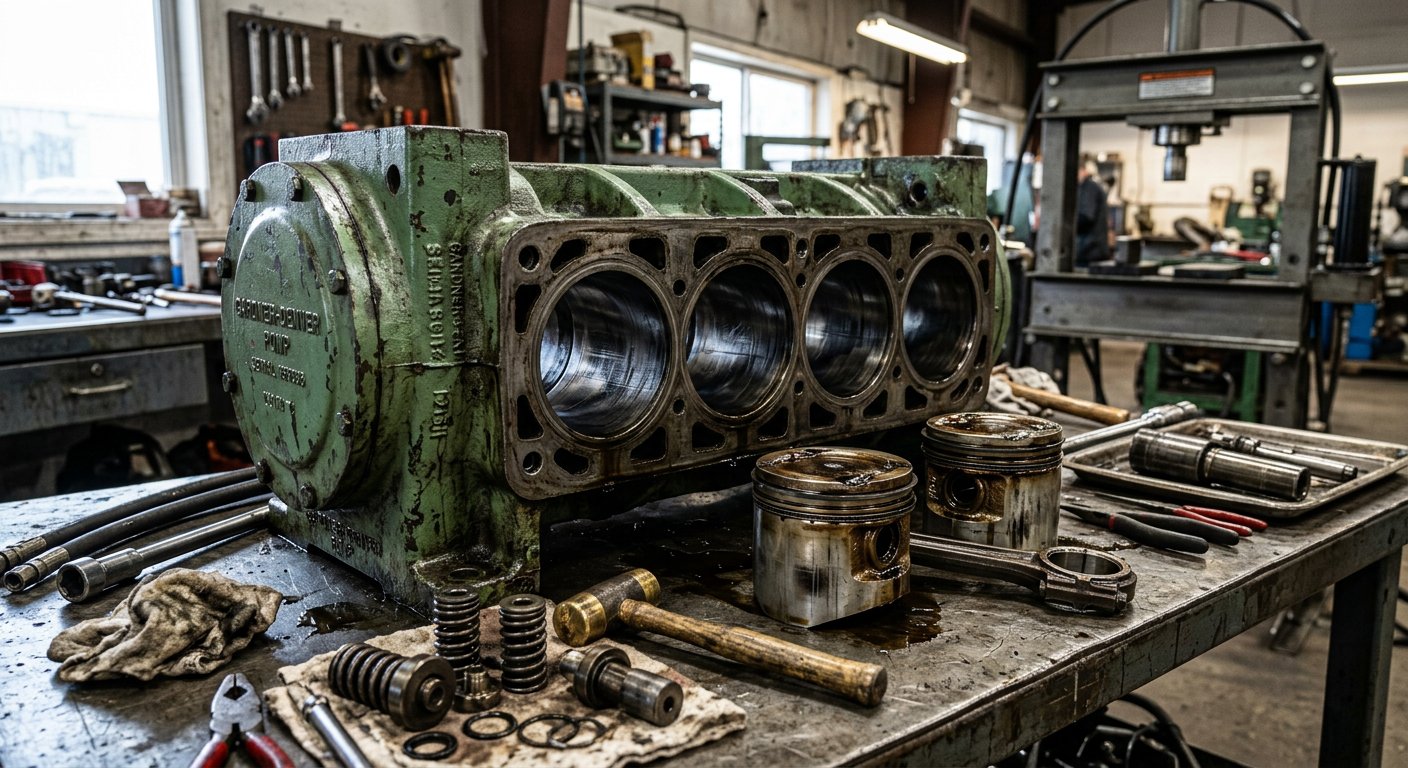

Гидравлическая часть — самая нагруженная и быстроизнашиваемая часть любого бурового или цементировочного насоса. Поршни, цилиндровые втулки, клапаны, штоки, уплотнения — все эти детали работают в условиях высокого давления, абразивных сред и знакопеременных нагрузок. Своевременный и качественный ремонт гидравлики — залог безотказной работы насоса и предотвращения аварийных ситуаций. В этой статье — полное руководство по диагностике, дефектовке и восстановлению гидравлической части. Подобрать запчасти для ремонта можно в каталоге: Поршни для буровых и цементировочных насосов.
Когда нужен ремонт гидравлической части
Признаки неисправности
- Снижение подачи — насос не обеспечивает расчётную производительность.
- Падение давления — манометр показывает давление ниже нормы.
- Утечки жидкости — через крышки, сальники, уплотнения.
- Стук и вибрация — в зоне цилиндров и клапанов.
- Нагрев гидравлической части — выше нормальной рабочей температуры.
- Пульсация давления — неравномерная подача, толчки в нагнетательной линии.
- Повышенный шум при работе клапанов.
Периодичность ремонта
| Тип ремонта | Периодичность | Объём работ |
|---|---|---|
| Осмотр и проверка | Каждые 250 моточасов | Без разборки, контроль параметров |
| Текущий ремонт | 500 моточасов | Частичная разборка, замена быстроизнашиваемых деталей |
| Капитальный ремонт | 2500 моточасов | Полная разборка, дефектовка, замена всех изношенных деталей |
Диагностика — первый этап ремонта
Внешний осмотр (без разборки)
- Проверка на утечки через все соединения.
- Прослушивание работы на наличие посторонних шумов и стука.
- Контроль давления по манометру при рабочих оборотах.
- Контроль подачи по расходомеру.
- Проверка температуры корпуса гидравлической части.
- Анализ состояния рабочей жидкости (загрязнение, цвет, наличие металлических частиц).
Проверка под нагрузкой
- Запуск на воде при рабочих оборотах.
- Плавное повышение давления до номинального.
- Контроль подачи, давления и утечек.
- Сравнение фактических параметров с паспортными данными.

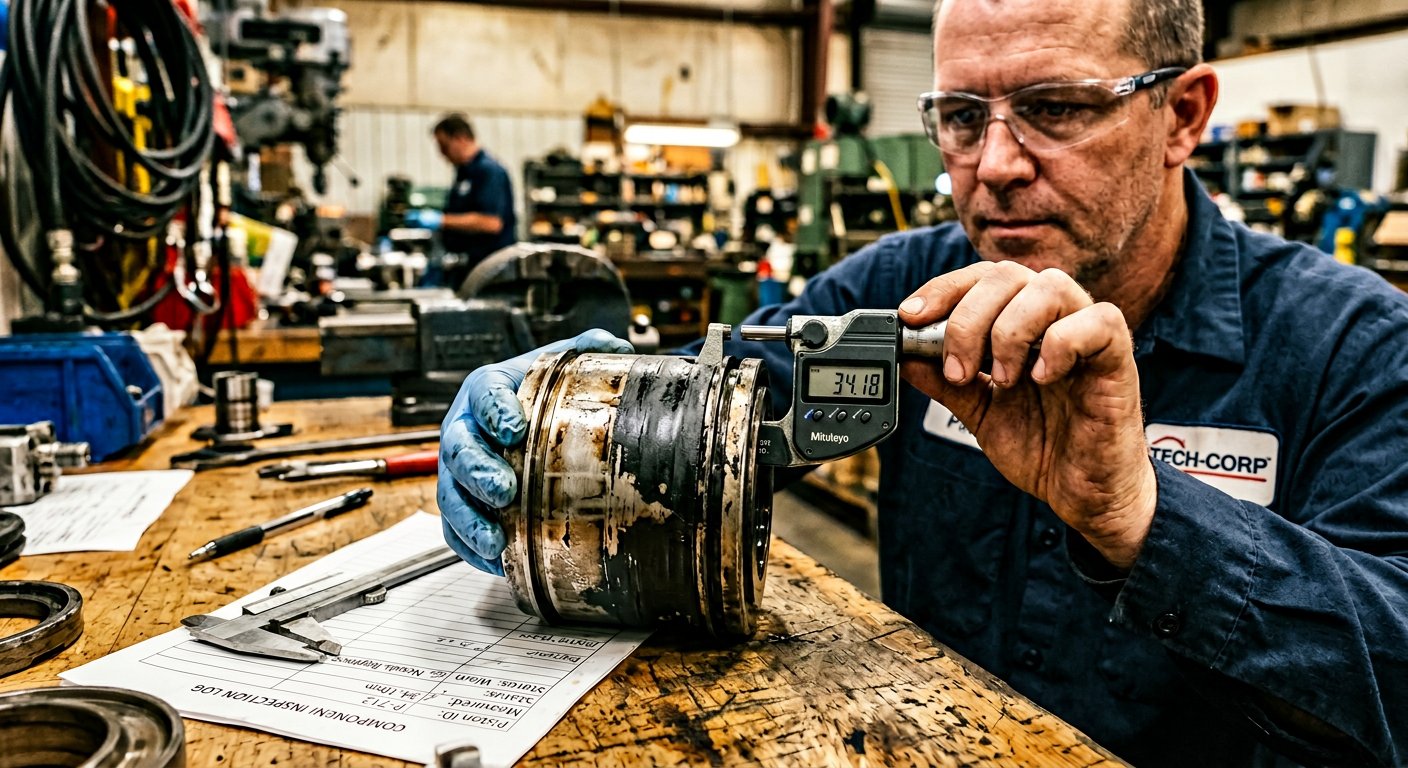

Дефектовка — оценка состояния деталей
После разборки гидравлической части каждая деталь проходит дефектовку:
Поршни
- Визуальный осмотр гуммированного покрытия — трещины, отслоения, эрозия.
- Измерение диаметра — сравнение с номиналом.
- Проверка конической посадки на штоке.
- Оценка состояния гаек и контргаек.
Верdict: поршни с износом резинового покрытия более 0,5 мм, трещинами или отслоениями — замена. Каталоги:
- Поршни для 9Т
- Поршни для НЦ-32
- Поршни для НЦ-320
- Поршни для ЦА-320
- Поршни для НБ-32
- Поршни для НБ-50
- Поршни для НБ-80
- Поршни для НБ-125
Цилиндровые втулки
- Измерение внутреннего диаметра в нескольких сечениях.
- Проверка на эллипсность и конусность.
- Осмотр поверхности на задиры, раковины, кавитацию.
Verdict: при износе более 0,3–0,5 мм, задирах или эллипсности — замена.
Клапаны и седла
- Осмотр тарели / шара и седла на износ, раковины, трещины.
- Проверка плотности прилегания.
- Проверка пружин на упругость и целостность.
Verdict: клапаны с раковинами, неплотным прилеганием или сломанными пружинами — замена.
Штоки поршней
- Проверка поверхности на задиры, износ, коррозию.
- Проверка резьбы на срыв, износ витков.
- Проверка конуса на выработку.
- Измерение диаметра штока.
Verdict: при задирах, износе резьбы или конуса — замена или восстановление (шлифовка с последующей установкой ремонтных уплотнений).
Уплотнения
- Все уплотнения (манжеты, кольца, сальники, прокладки) — обязательная замена при каждой разборке, независимо от состояния.
Восстановление поверхностей
При капитальном ремонте могут потребоваться восстановительные операции:
Шлифовка привалочных плоскостей
Коробление плоскостей корпуса и крышек из-за температурных и механических нагрузок. Устраняется шлифовкой до восстановления плоскостности.
Восстановление посадочных мест
Износ расточек под цилиндровые втулки и подшипники. Устраняется расточкой с последующей установкой ремонтных втулок или нанесением износостойкого покрытия.
Ремонт резьбовых соединений
Повреждённая резьба восстанавливается нарезкой ремонтного размера или установкой спиральных вставок (Heli-Coil).
Сборка после ремонта
Порядок сборки
- Установить новые цилиндровые втулки с уплотнениями.
- Установить новые поршни на штоки (гайка и контргайка затянуты рекомендуемым моментом).
- Установить штоки с поршнями в цилиндры.
- Установить клапаны с новыми пружинами и седлами.
- Установить все новые уплотнения (манжеты, кольца, сальники, прокладки).
- Установить крышки гидравлической коробки.
- Подключить всасывающий и нагнетательный трубопроводы.
Обкатка и испытания
- Заполнить систему чистой водой.
- Пробный пуск на минимальных оборотах (5–10 минут).
- Проверить отсутствие утечек и стука.
- Плавно повысить обороты до рабочих.
- Плавно повысить давление до номинального.
- Контроль давления, подачи и температуры в течение 30 минут.
- Опрессовка давлением 1,25×Рабочее в течение 5 минут.
Типичные ошибки при ремонте
- Установка нового поршня в изношенную втулку — поршень износится за часы.
- Повторное использование старых уплотнений — утечки гарантированы.
- Неправильная затяжка гаек поршня — ослабнет при работе, стук и разрушение.
- Несоблюдение моментов затяжки крепежа — деформация плоскостей или ослабление.
- Пропуск дефектовки — установка деталей с скрытыми трещинами или усталостью.
- Загрязнение при сборке — абразив в цилиндре уничтожит втулку и поршень.
- Запуск без обкатки — сразу на полное давление — риск повреждения новых деталей.
Заключение
Ремонт гидравлической части бурового или цементировочного насоса — процесс, требующий квалификации, аккуратности и качественных запчастей. Пропуск любого этапа — от диагностики до обкатки — ведёт к повторному ремонту и дополнительным простоям. Главное правило: поршни и втулки менять в паре, все уплотнения — обязательно новыми, сборку — чистой, обкатку — обязательной. Заказать качественные поршни и комплектующие для ремонта можно в каталоге: Поршни для буровых и цементировочных насосов.
