Уплотнения — «тихие герои» гидравлической части буровых и цементировочных насосов. Они не создают давление и не перекачивают жидкость, но именно от них зависит, останется ли эта жидкость внутри насоса или выльется наружу. Манжеты поршней, сальники штоков, уплотнительные кольца втулок и прокладки крышек — каждая из этих деталей критически важна для герметичности и производительности агрегата. В этой статье — полный обзор уплотнений, их типов, материалов, причин выхода из строя и правил замены. Подобрать поршни с качественными уплотнениями можно в каталоге: Поршни для буровых и цементировочных насосов.
Типы уплотнений в насосе
1. Манжеты поршней
Обеспечивают герметичность между поршнем и цилиндровой втулкой. Это основное уплотнение, от которого зависит подача и давление насоса.
Виды:
- Привулканизированные — резиновое покрытие нанесено на стальной сердечник поршня в процессе вулканизации. Замене подлежит весь поршень.
- Съёмные — манжета устанавливается отдельно на корпус поршня и может заменяться без замены сердечника.
- Наборные шайбы — для поршней НБ-32 и НБ-50; каждая шайба является частью уплотнения.
Материалы: резина (NBR — нитрильный каучук) и полиуретан.
2. Сальники штоков
Уплотняют шток поршня на выходе из гидравлической коробки. Предотвращают утечку перекачиваемой жидкости из цилиндра в приводную часть насоса.
Особенности:
- работают в условиях возвратно-поступательного движения штока;
- подвержены абразивному износу от загрязнённой жидкости;
- при чрезмерной затяжке — нагрев штока и быстрый износ сальника.
3. Уплотнительные кольца цилиндровых втулок
Уплотняют наружную поверхность втулки в посадочном месте корпуса. Предотвращают перетечку жидкости за втулку.
Признаки износа: жидкость выходит через контрольные отверстия в корпусе — сигнал к замене.
4. Прокладки крышек и клапанных коробок
Обеспечивают герметичность разъёмных соединений гидравлической части.
Особенности:
- одноразовые — при каждой разборке замена на новые;
- материал — паронит, резина, резинопробковый композит;
- при повреждении — утечки, падение давления.
5. Кольца круглого сечения (O-ring)
Применяются в различных соединениях: седла клапанов, фланцы, штуцеры. Маленькие, но критически важные.
Материалы уплотнений
Резина (NBR — нитрильный каучук)
Стандартный материал для большинства уплотнений:
- рабочая температура: –30 °C до +110 °C;
- стойкость к водным растворам, маслам, нефтепродуктам;
- хорошая эластичность и герметичность;
- доступная стоимость.
Полиуретан
Для уплотнений, работающих в тяжёлых условиях:
- рабочая температура: –70 °C до +120 °C;
- прочность при разрыве в 2–3 раза выше резины;
- абразивная стойкость значительно выше;
- ресурс в 1,5–2 раза выше;
- стоимость на 30–60% выше резины.
Фторкаучук (FKM / Viton)
Для агрессивных сред и высоких температур:
- рабочая температура: –20 °C до +200 °C;
- стойкость к кислотам, щёлочам, ароматическим углеводородам;
- высокая стоимость.

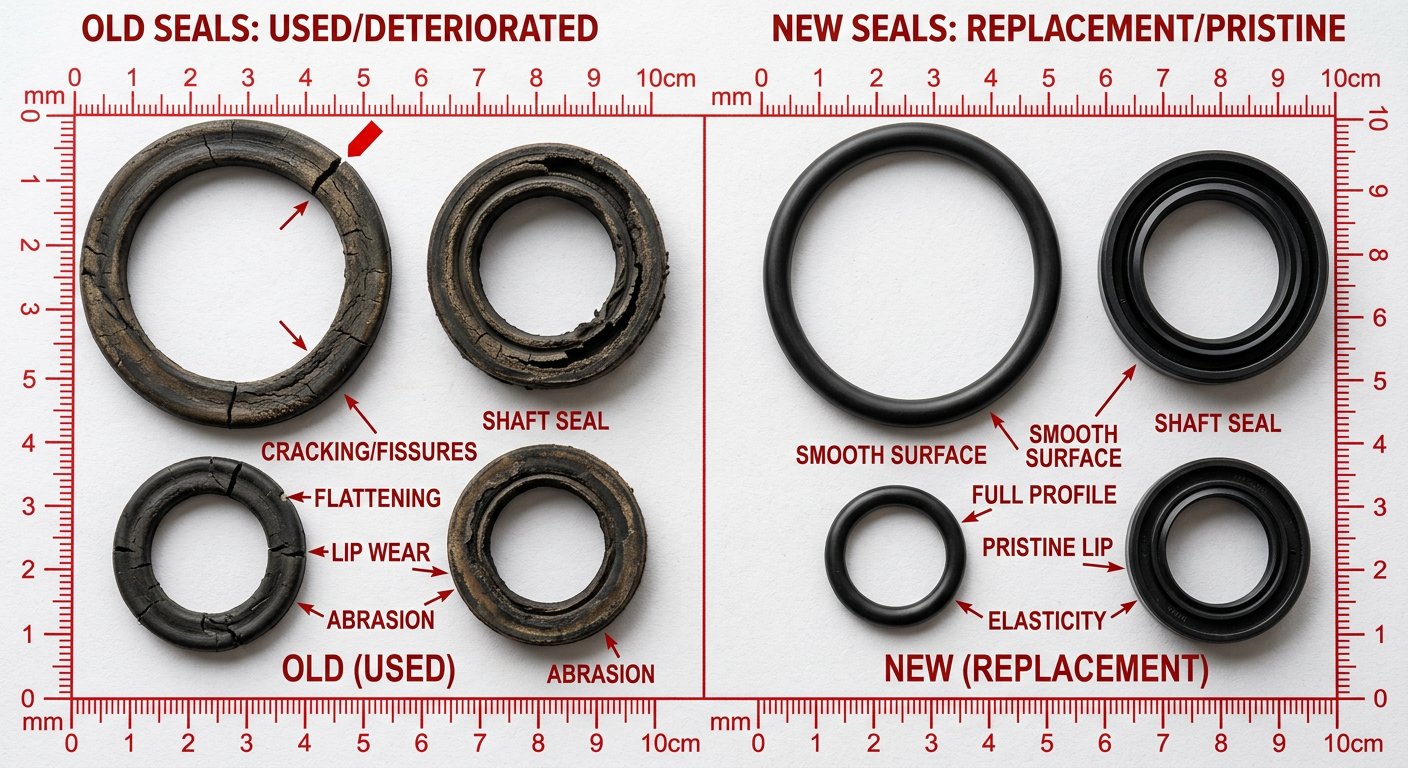

Причины выхода уплотнений из строя
1. Абразивный износ
Самая частая причина. Песок и твёрдые частицы в растворе действуют как абразив, стирая уплотнительные кромки.
Профилактика: фильтрация раствора, использование пескоотделителей, применение полиуретановых уплотнений.
2. Термическое старение
При длительной работе на горячих растворах резина теряет эластичность, становится хрупкой, растрескивается.
Профилактика: контроль температуры, выбор термостойких материалов.
3. Химическое воздействие
Кислотные обработки, агрессивные добавки в растворе разрушают материал уплотнений.
Профилактика: выбор химически стойких материалов (FKM).
4. Механические повреждения
Неправильная установка, перекосы, чрезмерная затяжка, острые кромки деталей.
Профилактика: аккуратная установка, соблюдение моментов затяжки, зачистка острых кромок.
5. Выдавливание
Уплотнение выдавливается в зазор под действием высокого давления.
Профилактика: установка защитных колец (back-up rings), контроль зазоров.
Правила замены уплотнений
Золотое правило: при каждой разборке — замена
Все уплотнения одноразовые. Даже если визуально выглядят нормально — при повторной установке они не обеспечат герметичность. Стоимость комплекта уплотнений ничтожна по сравнению со стоимостью повторного ремонта.
Порядок замены
- Разберите узел, извлеките старые уплотнения.
- Очистите канавки и посадочные места от остатков резины, грязи, коррозии.
- Осмотрите поверхности — задиры и раковины на штоке или втулке уничтожат новые уплотнения.
- Подберите точный размер — отклонение на 0,5 мм может быть критичным.
- Установите новые уплотнения без перекосов, twists и повреждений.
- Смажьте уплотнения перед установкой — рабочей жидкостью или совместимой смазкой.
- Соберите узел, затяните крепёж рекомендуемым моментом.
- Проведите опрессовку — проверка герметичности.
Частые ошибки
- Повторное использование старых уплотнений.
- Установка уплотнений с перекосом или twist.
- Использование острых инструментов для установки — порезы резины.
- Несоответствие размеров — «примерно подходящее» уплотнение не герметизирует.
- Чрезмерная затяжка сальников — нагрев штока и ускоренный износ.
- Установка в загрязнённые канавки — абразив под уплотнением.

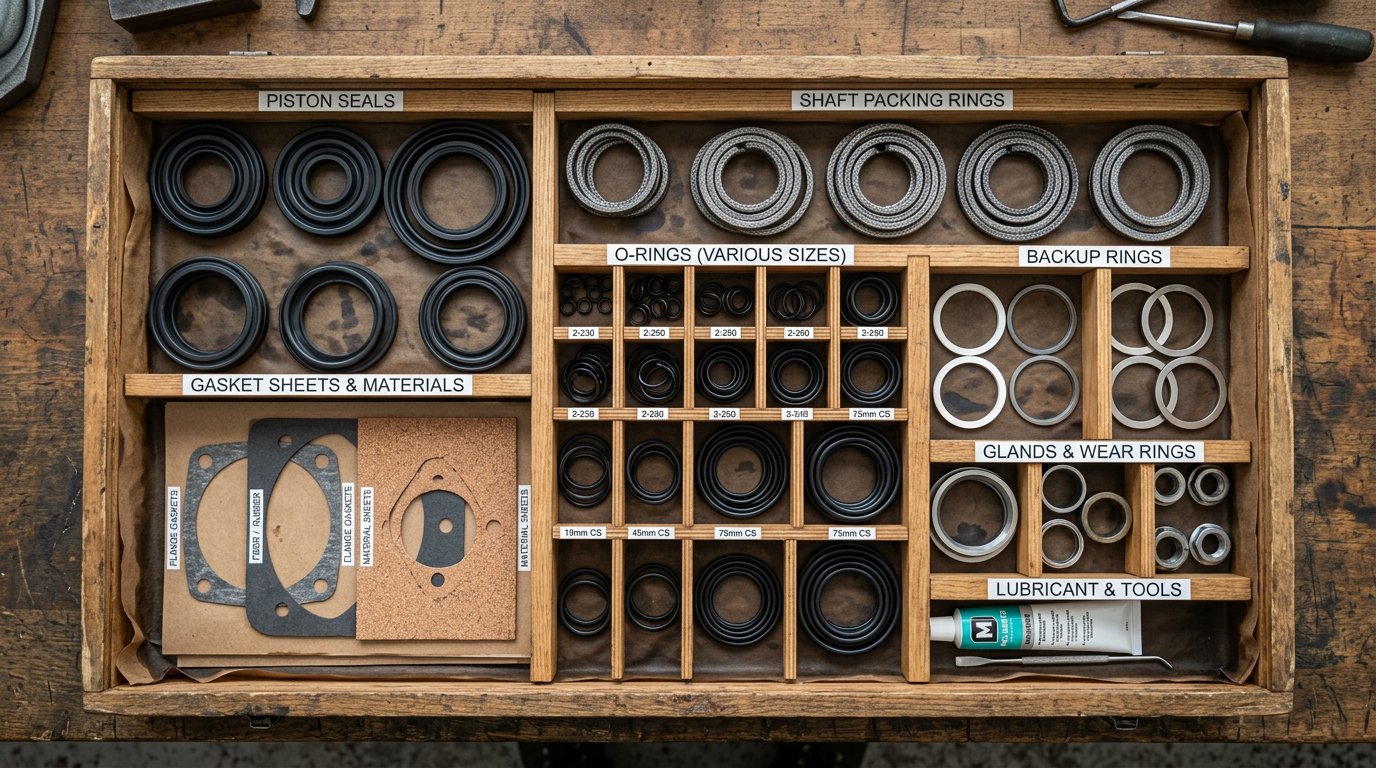

Комплекты уплотнений для ремонта
Для удобства снабжения и ремонта рекомендуем формировать полные комплекты уплотнений на один ремонт:
| Уплотнение | Количество на 1 ремонт |
|---|---|
| Поршни (с манжетами) | 2 шт. (пара) |
| Манжеты штоков | 4 шт. |
| Кольца втулок (2 на втулку) | 4 шт. |
| Прокладки крышек | 4 шт. |
| Прокладки клапанных коробок | 8 шт. |
| Кольца седел клапанов | 8 шт. |
| Кольца фланцев | по потребности |
Каталоги поршней с качественными уплотнениями:
- Поршни для 9Т
- Поршни для НЦ-32
- Поршни для НЦ-320
- Поршни для ЦА-320
- Поршни для НБ-32
- Поршни для НБ-50
- Поршни для НБ-80
- Поршни для НБ-125
Заключение
Уплотнения — небольшой, но критически важный элемент гидравлической части любого насоса. Их стоимость — доли процента от стоимости насоса, но выход из строя одного сальника или кольца может привести к остановке всего агрегата. Главное правило: при каждой разборке — обязательная замена всех уплотнений на новые. Используйте качественные материалы, правильно подбирайте размеры и аккуратно устанавливайте. Заказать поршни с надёжными уплотнениями можно в каталоге: Поршни для буровых и цементировочных насосов.
