Поршни для бурового насоса НБ-125 — одни из наиболее ответственных расходных комплектующих в линейке поршневых буровых насосов. Насос НБ-125 ИЖ (аналог насоса 9МГр / 9МГр-73) — мощный двухцилиндровый горизонтальный насос двустороннего действия с номинальной мощностью 125 кВт. Он предназначен для нагнетания промывочной жидкости при бурении нефтяных и газовых скважин, а также для выполнения промывочно-продавочных работ при капитальном ремонте скважин, нагнетания воды в пласт и перекачки неагрессивных жидкостей. Большинство деталей и сборочных единиц НБ-125 взаимозаменяемы с насосом 9МГр (9МГр-73), что упрощает снабжение запчастями. Подобрать и заказать поршни нужного типоразмера можно в каталоге: Поршни для НБ-125.
Область применения поршней НБ-125
- Эксплуатационное и глубокое разведочное бурение нефтяных и газовых скважин.
- Насосные агрегаты АН-125 и аналогичные.
- Промывочно-продавочные работы при капитальном ремонте скважин (КРС).
- Нагнетание воды в пласт для интенсификации добычи нефти.
- Перекачка неагрессивных жидкостей, включая обводнённую нефть.
- Гидроразрыв пласта (в составе соответствующих установок).

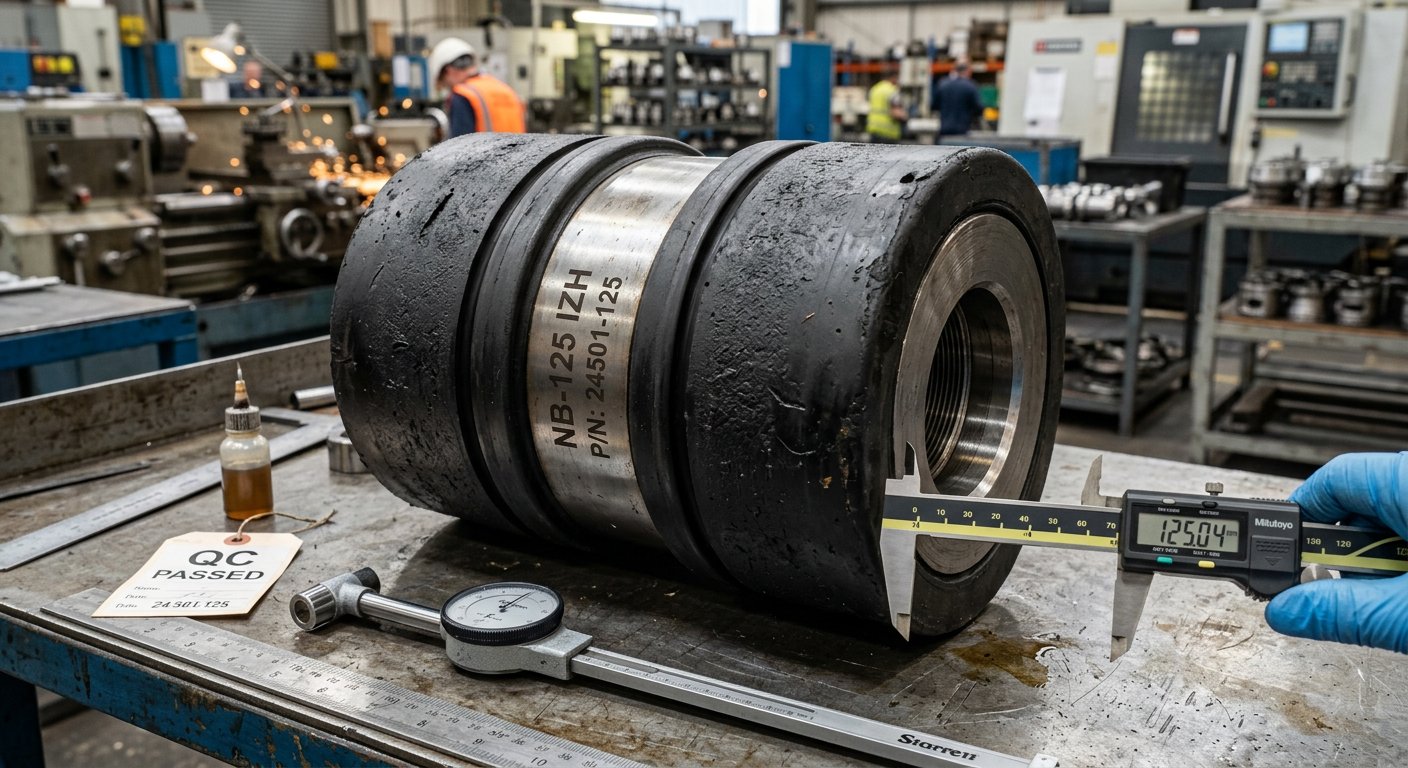

Конструкция поршня насоса НБ-125
Поршни насоса НБ-125 ИЖ — самоуплотняющегося типа: стальной сердечник, гуммированный (обрезиненный) специальной износостойкой резиной. Конструктивно аналогичны поршням насоса 9МГр (9МГр-73), с которым НБ-125 имеет полную взаимозаменяемость деталей.
Особенности конструкции
- Коническая посадка на шток — обеспечивает точное центрирование и надёжную фиксацию.
- Крепление — гайка и контргайка на штоке.
- Самоуплотнение — форма резиновой манжеты такова, что при росте давления жидкости резина прижимается к стенке втулки, усиливая герметичность.
- Разделительный поясок сердечника разделяет манжеты на две рабочие зоны — для двустороннего действия насоса.
Типоразмеры поршней НБ-125
| Ø втулки / поршня, мм | Подача, л/с (м³/ч)* | Давление max, МПа* |
|---|---|---|
| 90 | 6,4 (23,0) | 17,0 |
| 100 | 8,1 (29,2) | 14,0 |
| 115 | 11,1 (40,0) | 10,0 |
| 127 | 14,0 (50,4) | 7,8 |
*При 100 двойных ходах в минуту. Данные могут отличаться в зависимости от модификации.
Технические характеристики насоса НБ-125
- Полезная мощность: 125 кВт.
- Ход поршня: 250 мм.
- Число двойных ходов: 66, 76, 100 в минуту.
- Частота вращения трансмиссионного вала: 337, 388, 511 об/мин.
- Передаточное число зубчатой передачи: 5,11.
- Количество клиновых ремней: 5 шт. (тип «Д» / «Г» по ГОСТ 1284.1-80).
- Диаметр шкива: 1000 мм.
- Диаметр всасывающей трубы: 100 мм.
- Диаметр нагнетательной трубы: 50 мм.
- Диаметр сменных втулок: 90, 100, 115, 127 мм.
Исполнения
| Обозначение | Исполнение | Габариты, мм | Масса, кг |
|---|---|---|---|
| НБ-125 ИЖ-01 | Без шкива и рамы | 2353 × 886 × 1960 | 2740 |
| НБ-125 ИЖ-02 | Со шкивом, без рамы | 2353 × 980 × 1960 | 3100 |
| НБ-125 ИЖ-03 | Со шкивом, на раме | 2353 × 980 × 2005 | 3190 |

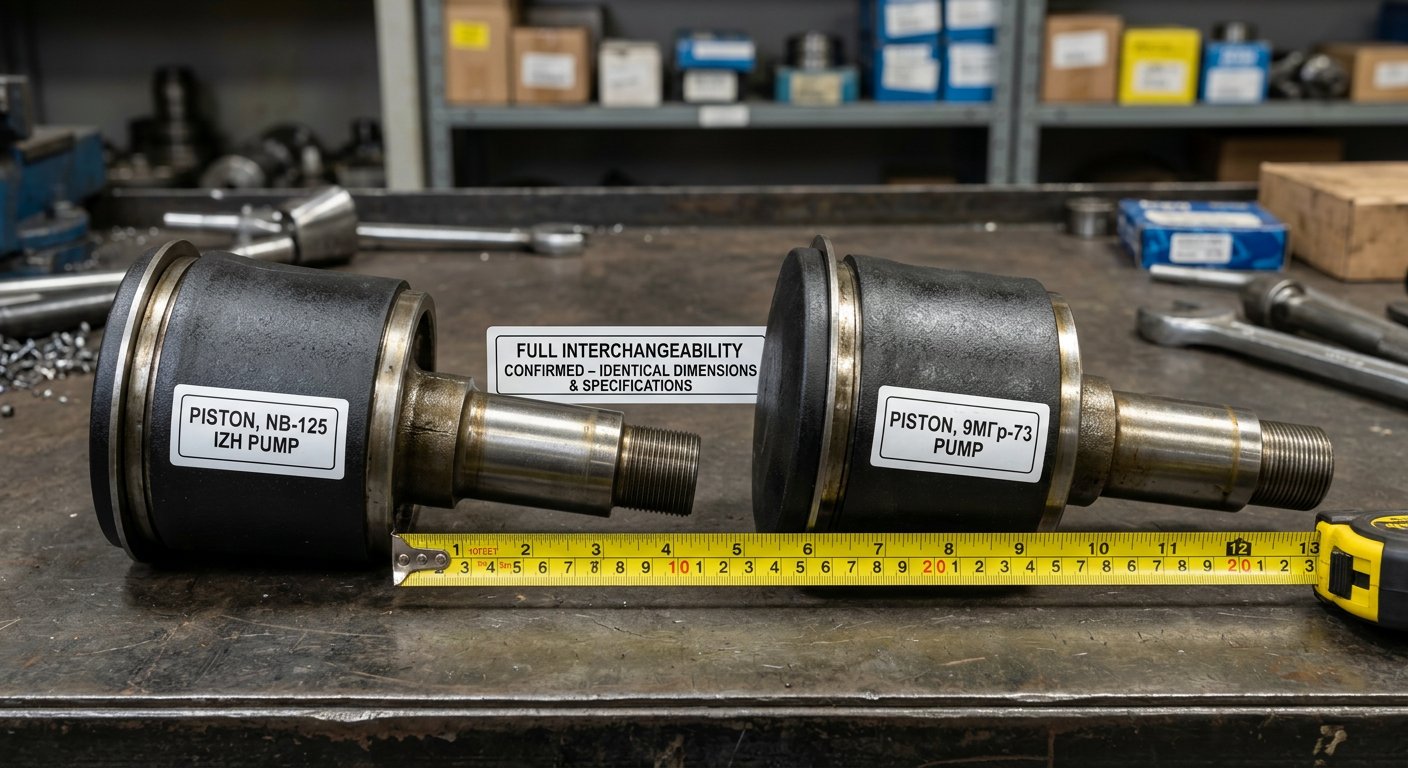

Взаимозаменяемость с насосом 9МГр
Большинство деталей и сборочных единиц бурового насоса НБ-125 ИЖ взаимозаменяемы с аналогичными деталями насоса 9МГр (9МГр-73). Это касается:
- поршней и цилиндровых втулок;
- клапанов и седел;
- штоков и уплотнений;
- деталей клапанной коробки и пневмокомпенсатора.
Это существенно упрощает ремонт и снабжение запчастями.
Типичные неисправности поршневой группы НБ-125
1. Снижение подачи
- Износ гуммированного покрытия — эрозия, абразивное стирание, отслоение резины.
- Увеличение зазора между поршнем и втулкой.
- Неисправность клапанов (износ седел, поломка пружин).
2. Утечки через цилиндровую часть
- Разрушение резиновой манжеты поршня.
- Потеря эластичности уплотнения (старение, перегрев).
- Ослабление крепления поршня на штоке.
3. Стук и вибрация
- Ослабла гайка / контргайка крепления поршня на штоке.
- Износ конической посадки поршня.
- Разрушение стального сердечника (усталостные трещины).
- Износ направляющих крейцкопфа.
4. Нагрев штоков и подшипников
- Чрезмерная затяжка сальников → ослабить.
- Недостаток смазки → долить/заменить масло.
- Износ подшипников → заменить.
5. Преждевременный износ поршней
- Абразивные включения в промывочной жидкости.
- Превышение допустимого давления или числа ходов.
- Несоответствие диаметров поршня и втулки.
- Кавитация при недостаточном подпоре на всасывании.
Ремонт поршневой группы НБ-125
Текущий ремонт
- Снятие крышек гидравлической коробки.
- Осмотр поршней, втулок, клапанов, уплотнений.
- Замена изношенных поршней.
- Проверка затяжки крепежа.
- Замена масла в картере.
- Проверка предохранительного клапана.
- Опрессовка.
Капитальный ремонт
- Полная разборка насоса.
- Дефектовка всех узлов.
- Замена поршней, втулок, штоков, клапанов, седел, уплотнений.
- Восстановление или замена подшипников, валов, шестерён.
- Сборка с регулировкой зазоров.
- Обкатка на стенде, опрессовка.
Пошаговая замена поршня
- Остановите насос, сбросьте давление.
- Снимите крышки гидравлической коробки.
- Выверните шток поршня из штока ползуна.
- Извлеките поршень из цилиндровой втулки.
- Осмотрите втулку — при дефектах замените.
- Открутите гайку и контргайку на штоке, снимите изношенный поршень.
- Очистите конус и резьбу штока, нанесите смазку.
- Установите новый поршень, затяните крепёж.
- Замените все уплотнения (манжеты штока, кольца втулки, прокладки крышек).
- Соберите узел, проведите опрессовку водой с плавным подъёмом давления до рабочего.
Регламент обслуживания
| Операция | Периодичность |
|---|---|
| Контроль давления по манометру | Непрерывно при работе |
| Контроль подачи по расходомеру | Непрерывно при работе |
| Осмотр на утечки | Перед каждой сменой |
| Проверка уровня масла | Ежесменно |
| Проверка натяжения ремней | Каждые 100 моточасов |
| Осмотр поршневой группы через люки | Каждые 250 моточасов |
| Замена масла в картере | Не реже 1 раза в 3 мес. |
| Проверка пневмокомпенсатора (давление азота/воздуха) | Каждые 500 моточасов |
| Текущий ремонт | 500 моточасов |
| Капитальный ремонт | 2500 моточасов |
Рекомендации по эксплуатации
- Замену поршней проводите парой на обоих цилиндрах одновременно.
- Контролируйте состояние втулок — внутренняя поверхность подвергается термообработке для повышения износостойкости, но при износе втулку нужно менять.
- Следите за чистотой промывочной жидкости — пескоотделители и фильтры обязательны.
- Не превышайте рабочее давление для выбранного типоразмера.
- Обеспечьте достаточный подпор на всасывании.
- Проверяйте давление в пневмокомпенсаторе — оно должно соответствовать инструкции.
- Используйте полиуретановые поршни при бурении по абразивным породам.
- После окончания бурения скважины промывайте насос чистой водой.
Подбор и изготовление поршней для НБ-125
Подбор осуществляется:
- по диаметру втулки — 90, 100, 115, 127 мм;
- по чертежу / обозначению — АФНИ.306571.xxx или аналог;
- по образцу — фото, замеры, маркировка изношенного поршня;
- по материалу — резина (стандарт) или полиуретан (повышенная износостойкость);
- по аналогу — насос 9МГр / 9МГр-73 (полная взаимозаменяемость).
РУСПРОМ производит и поставляет поршни для бурового насоса НБ-125 ИЖ (9МГр) по размерам, чертежам и образцам. Серийные партии для плановых ремонтов, импортозамещение, доставка по России до терминалов ТК (ПЭК, ДЛ, СДЭК, КИТ и др.). Каталог продукции: Поршни для НБ-125.
Буровой насос НБ-125 ИЖ — мощный и надёжный агрегат, являющийся развитием конструкции 9МГр. Его поршни работают в экстремальных условиях: высокое давление до 17 МПа, абразивные промывочные жидкости, знакопеременные нагрузки. Своевременная диагностика и замена поршней с использованием качественных комплектующих — залог безотказной работы насоса и бесперебойного бурения. Полная взаимозаменяемость с насосом 9МГр упрощает подбор запчастей. При обнаружении признаков износа не откладывайте ремонт — закажите поршни у производителя. Подобрать поршни нужного диаметра можно в каталоге: Поршни для НБ-125.
