Потребность в изготовлении поршней для насосов по чертежам возникает чаще, чем кажется на первый взгляд. Нестандартное оборудование, импортные насосы без доступных аналогов, снятые с производства модели, специальные требования к материалам — всё это заставляет предприятия обращаться к производителям за индивидуальным изготовлением. В этой статье — пошаговое руководство по заказу поршней по чертежам, образцам и техническим заданиям. Подобрать стандартные поршни или заказать изготовление можно в каталоге: Поршни для буровых и цементировочных насосов.
Когда нужно изготовление по чертежам
1. Импортные насосы без аналогов
Многие предприятия эксплуатируют импортные насосы (F-500, F-800, F-1300, F-1600, триплексные насосы и др.), для которых оригинальные запчасти недоступны или имеют неприемлемые сроки поставки и цену. Изготовление поршня по чертежу или образцу — оптимальный вариант импортозамещения.
2. Снятое с производства оборудование
Насосы старых моделей, для которых заводы-изготовители больше не выпускают запчасти. При этом оборудование ещё работает и его ремонт экономически целесообразен.
3. Специальные требования
- Повышенная износостойкость (полиуретан вместо резины).
- Стойкость к агрессивным средам (кислоты, щёлочи).
- Нестандартные диаметры или посадочные размеры.
- Усиленная конструкция сердечника.
4. Модернизация
Улучшение конструкции поршня для повышения ресурса — например, изменение профиля манжеты, замена материала, оптимизация зазоров.
Способы передачи данных для изготовления
По чертежу (оптимально)
Предоставляется чертёж в формате PDF, DWG, DXF или другом с указанием:
- всех размеров и допусков;
- материала сердечника и уплотнения;
- твёрдости и шероховатости поверхностей;
- обозначения по документации насоса.
Преимущества: максимальная точность, быстрый запуск в производство.
По образцу (самый частый вариант)
Достаточно предоставить изношенный поршень — по нему будут сняты все размеры и изготовлен новый. Желательно также предоставить:
- фото с разных ракурсов;
- информацию о модели насоса;
- рабочие условия (давление, среда, температура).
Преимущества: не нужен чертёж — всё измеряется по детали.
По техническим характеристикам
Указываются ключевые параметры:
- модель насоса;
- диаметр цилиндровой втулки;
- диаметр и длина штока;
- тип посадки (конус, резьба);
- материал уплотнения;
- количество штук.
Преимущества: достаточно минимальной информации.
По размерам
Просто диаметр, высота, диаметр штока — и производитель подберёт ближайший стандартный вариант или изготовит по указанным размерам.
Пошаговый процесс заказа
Шаг 1. Подготовка исходных данных
Соберите максимум информации:
- модель насоса;
- чертёж, образец или замеры;
- материал уплотнения (резина / полиуретан);
- требуемое количество;
- срок и регион доставки.
Шаг 2. Запрос расчёта
Отправьте данные производителю. РУСПРОМ принимает заявки:
- через форму на сайте;
- по электронной почте;
- по телефону.
В запросе укажите: тип насоса/модель (если известна), диаметр и высоту поршня, количество, срок и регион доставки. Приложите чертёж/фото/спецификацию.
Шаг 3. Согласование параметров
Производитель:
- анализирует предоставленные данные;
- подбирает ближайший стандартный вариант или предлагает изготовление по чертежу;
- согласовывает критичные параметры (допуски, материал, твёрдость);
- рассчитывает стоимость и сроки.
Шаг 4. Изготовление
Процесс включает:
- Заготовка сердечника — точение из стали 45 или 40Х на станке с ЧПУ.
- Механическая обработка — формирование конусного отверстия, канавок, фасок с заданными допусками.
- Контроль геометрии — проверка размеров на каждом этапе.
- Подготовка к вулканизации — очистка, обезжиривание, нанесение адгезивного слоя.

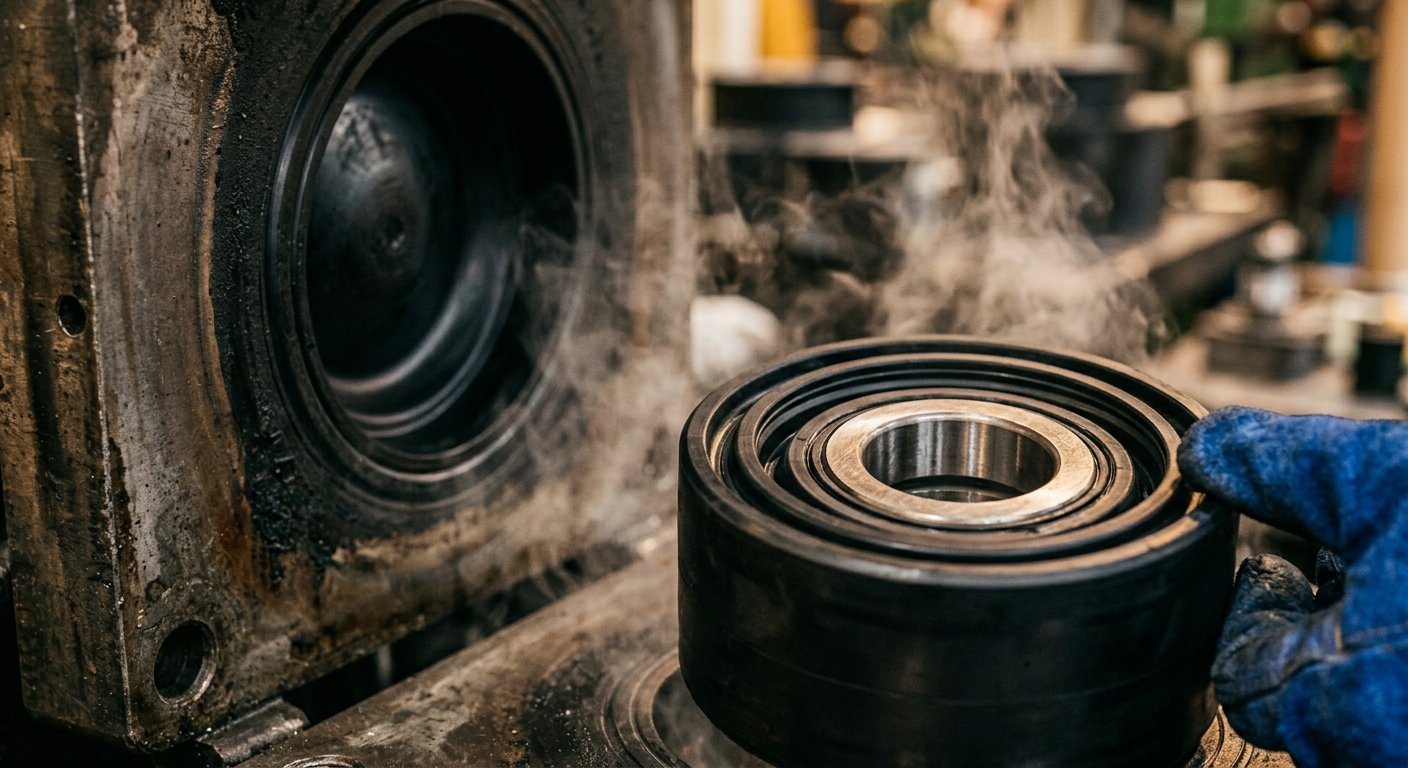

- Вулканизация резины/полиуретана — формование уплотнения в пресс-форме при заданной температуре и давлении.
- Финишная обработка — удаление облоя, калибровка.
- Выходной контроль — проверка размеров, твёрдости, качества вулканизации, внешнего осмотра.
Шаг 5. Отгрузка
Готовые поршни упаковываются и отгружаются транспортной компанией (ПЭК, ДЛ, СДЭК, КИТ и др.) или забираются самовывозом.
Какие поршни можно изготовить
РУСПРОМ изготавливает поршни для всех основных типов насосов:
- Поршни для 9Т — цементировочный насос;
- Поршни для НЦ-32 — цементировочный насос;
- Поршни для НЦ-320 — цементировочный насос;
- Поршни для ЦА-320 — цементировочный агрегат;
- Поршни для НБ-32 — буровой насос;
- Поршни для НБ-50 — буровой насос;
- Поршни для НБ-80 — буровой насос;
- Поршни для НБ-125 — буровой насос;
- поршни для УНБ-600, НБТ-600, F-серии и других моделей — по запросу.
B2B-условия
- Оплата с НДС / без НДС.
- Счёт, УПД/накладная, договор/спецификация (при необходимости).
- Серийные партии для плановых ремонтов — согласованный график и объём.
- Доставка до терминала ТК по России.
- Самовывоз в Ижевске по согласованию.
Сроки изготовления
Сроки зависят от:
- сложности изделия (стандартное / нестандартное);
- наличия пресс-форм;
- загрузки производства;
- объёма заказа.
Чем точнее и полнее исходные данные — тем быстрее расчёт и запуск в производство.
Заключение
Изготовление поршней по чертежам или образцам — это несложный процесс, если обратиться к производителю с опытом и оборудованием. Достаточно предоставить чертёж, фото или сам изношенный поршень — и вы получите качественную деталь с точно выдержанными размерами. РУСПРОМ производит поршни для буровых и цементировочных насосов по размерам, чертежам и образцам, включая нестандартные и снятые с производства модели. Подобрать или заказать поршни можно в каталоге: Поршни для буровых и цементировочных насосов.
