Поршни для бурового насоса НБ-80 — ключевые расходные детали гидравлической части мощного поршневого агрегата, предназначенного для нагнетания промывочной жидкости при бурении нефтяных и газовых скважин. Насос НБ-80 — горизонтальный, двухцилиндровый, двустороннего действия — занимает промежуточное положение между моделями НБ-50 и НБ-125, обеспечивая мощность 80 кВт и давление до 10 МПа. Он широко применяется в разведочном бурении, при капитальном ремонте скважин и для нагнетания воды в пласт. Подобрать и заказать поршни нужного типоразмера можно в каталоге: Поршни для НБ-80.
Область применения поршней НБ-80
- Геологоразведочное и эксплуатационное бурение на нефть и газ.
- Промывочно-продавочные работы при капитальном ремонте скважин (КРС).
- Нагнетание воды в пласт для интенсификации добычи нефти.
- Перекачка неагрессивных жидкостей, включая обводнённую нефть.
- Промышленные процессы — пищевая, химическая, строительная отрасли.
Конструкция поршня насоса НБ-80

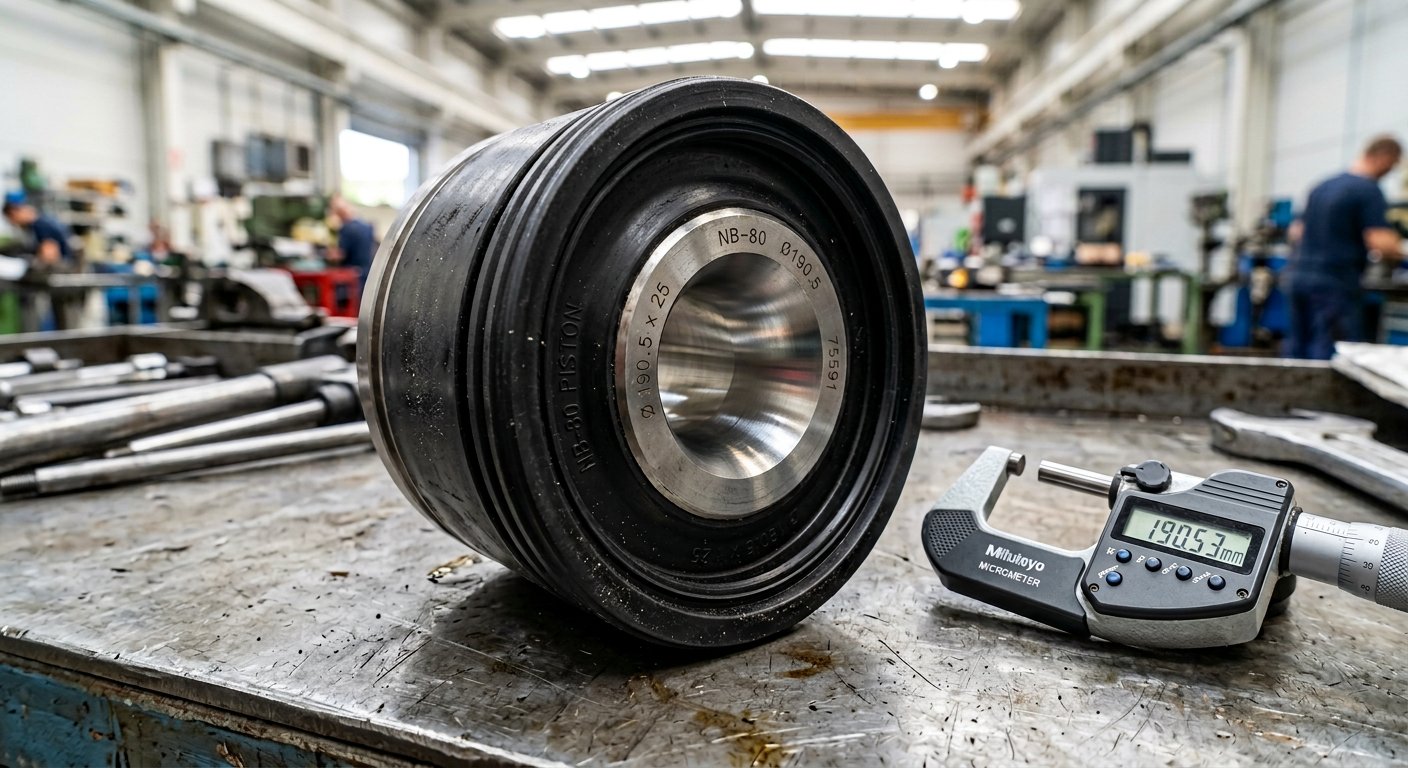

На насосе НБ-80 применяются самоуплотняющиеся гуммированные поршни — стальной сердечник с привулканизированной специальной износостойкой резиной. Форма резинового покрытия обеспечивает:
- предварительный натяг при установке в цилиндровую втулку;
- самоуплотнение — при повышении давления перекачиваемой жидкости резина прижимается к стенке втулки;
- удержание смазочной плёнки на поверхности трения.
Посадка поршня на шток — коническая, с креплением гайкой и контргайкой.
Типоразмеры поршней НБ-80
| Ø втулки / поршня, мм | Подача, л/с (м³/ч) | Давление max, МПа |
|---|---|---|
| 80 | 5,5 (19,8) | 10,0 |
| 90 | 7,2 (26,0) | 8,0 |
| 100 | 9,1 (32,7) | 6,3 |
| 110 | 11,0 (40,3) | 5,2 |
| 120 | 14,0 (50,4) | 4,3 |
Режим работы: 105 двойных ходов поршня в минуту.
Технические характеристики насоса НБ-80
- Мощность: 80 кВт.
- Ход поршня: 250 мм (в некоторых модификациях — 160 мм).
- Число двойных ходов: 105 в минуту.
- Диаметр сменных втулок: 80, 90, 100, 110, 120 мм.
- Пневмокомпенсатор: диафрагменный, сглаживает пульсации подачи.
- Всасывающий патрубок: 100 мм.
- Нагнетательный патрубок: 50 мм.
Типичные неисправности поршневой группы НБ-80
1. Снижение производительности

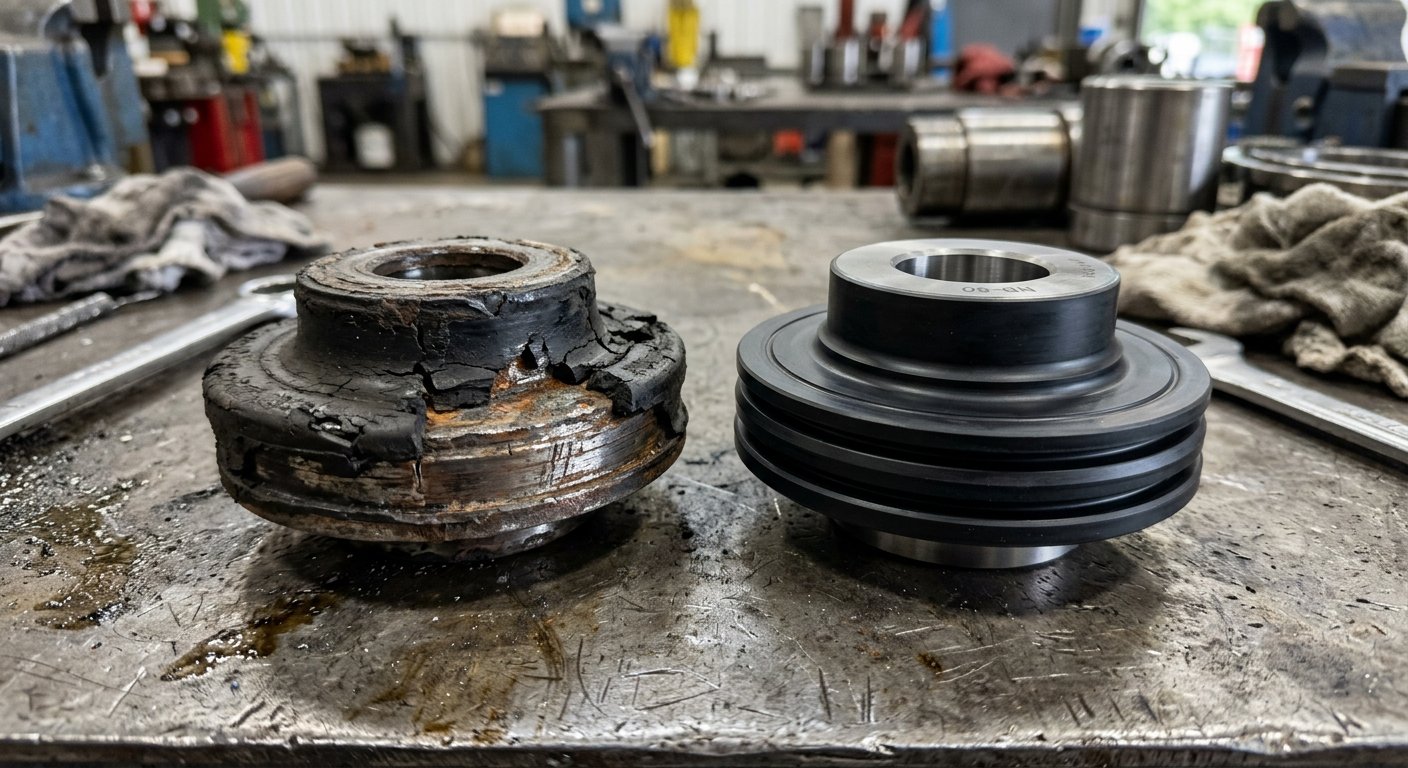

- Износ гуммированного покрытия поршня — стирание, отслоение резины.
- Увеличение зазора «поршень–втулка» сверх допустимого.
- Загрязнение или износ клапанов.
2. Утечки через цилиндровую часть
- Разрушение резинового уплотнения поршня.
- Износ уплотнительных колец цилиндровых втулок.
- Ослабление крепления крышек.
3. Стук и вибрация
- Ослабла гайка крепления поршня на штоке.
- Износ конической посадки.
- Повреждение сердечника поршня (трещины, усталость).
- Кавитация из-за недостаточного подпора на всасывании.
4. Преждевременный износ
- Высокая абразивность перекачиваемой жидкости.
- Работа при превышении допустимого давления.
- Несоответствие диаметров поршня и втулки.
- Недостаточная смазка пары трения.
Ремонт и замена поршней
Текущий ремонт
Проводится регулярно, через 250–500 моточасов:
- осмотр поршневой группы через крышки гидравлической коробки;
- проверка состояния гуммированного покрытия;
- замена поршней при видимом износе;
- проверка втулок, клапанов, уплотнений;
- замена масла в приводной части;
- проверка натяжения клиновых ремней.
Капитальный ремонт
Полная разборка, дефектовка, замена всех изношенных деталей, восстановление поверхностей, сборка, обкатка, опрессовка.
Порядок замены поршня НБ-80
- Остановите насос, сбросьте давление.
- Снимите крышки гидравлической коробки.
- Выверните шток с поршнем из штока ползуна.
- Извлеките поршень из цилиндровой втулки.
- Осмотрите втулку — при задирах, эллипсности, раковинах замените.
- Снимите изношенный поршень со штока (открутите гайку и контргайку).
- Очистите резьбу и конус штока, нанесите смазку.
- Установите новый поршень, затяните крепёж.
- Замените уплотнения втулки, крышек, сальников.
- Соберите узел, проведите опрессовку водой.
Регламент обслуживания
| Операция | Периодичность |
|---|---|
| Проверка давления и подачи | Непрерывно при работе |
| Осмотр на утечки | Перед каждой сменой |
| Проверка уровня масла | Ежесменно |
| Проверка натяжения ремней | Каждые 100 моточасов |
| Осмотр поршневой группы | Каждые 250 моточасов |
| Замена масла в картере | Не реже 1 раза в 3 мес. |
| Промывка фильтров и пневмокомпенсатора | Каждые 500 моточасов |
| Текущий ремонт | 500 моточасов |
| Капитальный ремонт | 2500 моточасов |
Рекомендации по эксплуатации
- Замену поршней проводите парой на обоих цилиндрах — это обеспечивает равномерную нагрузку.
- Контролируйте состояние втулок — изношенная втулка разрушает новый поршень за считанные часы.
- Следите за чистотой раствора — абразивные частицы — главный враг поршня.
- Не превышайте рабочее давление для выбранного типоразмера.
- Обеспечьте достаточный подпор на всасывании для предотвращения кавитации.
- Используйте полиуретановые поршни при работе с высокоабразивными жидкостями — ресурс выше в 1,5–2 раза.
- Промывайте насос чистой водой после каждого применения.
Подбор и изготовление поршней для НБ-80
Подбор осуществляется:
- по диаметру втулки — 80, 90, 100, 110, 120 мм;
- по чертежу / обозначению;
- по образцу — фото, замеры, маркировка;
- по материалу — резина или полиуретан.
РУСПРОМ производит и поставляет поршни для бурового насоса НБ-80 по размерам, чертежам и образцам. Серийные партии для плановых ремонтов, изготовление нестандартных типоразмеров, импортозамещение, доставка по РФ. Каталог продукции: Поршни для НБ-80.
Заключение
Буровой насос НБ-80 — мощный и надёжный агрегат, рассчитанный на интенсивную эксплуатацию в тяжёлых условиях. Поршни его гидравлической части несут основную нагрузку и первыми подвергаются абразивному износу. Регулярный контроль состояния поршневой группы и своевременная замена с использованием качественных комплектующих — обязательные условия безотказной работы насоса. При обнаружении снижения подачи, утечек или стука немедленно проведите диагностику и замените изношенные поршни. Подобрать поршни нужного диаметра можно в каталоге: Поршни для НБ-80.
